Площадка для приёма груза ППГ-2,5 является быстро монтируемой и легко перемещаемой выносной площадкой. Выносная площадка исполь
зуется в зоне производства работ как вспомогательное средство при приёме на этаж различных строительных материалов массой до 2500 кг. При проектировании и изготовлении выносной площадки использовались нормативы, заложенные в ГОСТ 24258-80. Эксплуатация выносных площадок допускается при температуре окружающей среды от минус 25 до плюс 45
0С.
В комплект входят опорные стойки перекрытия (6шт.)
Технические характеристики выносной площадки для приема груза:
Нормативная поверхностная равномерно распределённая нагрузка: 2500 Н (2,5 т)
Высота: 1470 мм
Ширина: 2300 мм
Длинна: 5650 мм
Высота перил ограждений: 1100 мм
Масса: не более 830 кг
Срок эксплуатации: не менее 5 лет
Устройство выносной площадки для приема груза:
Площадка представляет собой пространственную каркасную систему, состоящую из металлического каркаса, который обеспечивает необходимую жесткость и прочность. Площадка смонтирована из следующих элементов:
а) рама поз.1 –является основным несущим элементом и предназначена для приёмки строительных материалов.
Изготовлена из швеллера №16 ГОСТ 8240, материал сталь Ст3 ГОСТ 535-88 и уголка 80х80х8 ГОСТ 8509-86 сталь Ст3 ГОСТ 535-88;
б) ограждение поз. 2 – предназначено для монтажа защитного ограждения.
Изготовлено из квадратной стальной трубы ГОСТ 8639-82, материал сталь В10 ГОСТ 13663-86;
г) настил поз. 3 и поз. 4 – воспринимает рабочую нагрузку. Изготавливают из металлического листа 4,0мм (или из досок 2-го сорта, сосна ГОСТ 8466-80, толщина 50 мм);
д) доски ограждения и бортовая доска поз. 10 , поз. 11, поз.12 - предназначены для ограждения, устанавливают и крепят доски по высоте на сборочный узел ограждение поз. 2. изготавливают из ламинированной фанеры толщиной 18мм (или из досок 2-го сорта, сосна ГОСТ 8466-80, толщина 40 мм.);
е) ограждение и доски ограждения крепятся болтами поз. 24 и поз. 25 ГОСТ 7805-70 и гайками поз. 30 и поз. 31 ГОСТ 5927-70 (либо саморезами 6,3х38);
ж) для транспортировки площадки по бокам приварены четыре скобы, материал сталь Ст3 ГОСТ 535-88.
Указание по мерам безопасности:
Кроме мер безопасности, указанных в настоящем «Руководстве по эксплуатации» при выполнении работ по сборке, установке, разборке, перемещению и эксплуатации площадок необходимо строго соблюдать требования по безопасности в строительстве, изложенные в ТКП 45-1.03-40-2006 и ТКП 45-1.03-44-2006.
К эксплуатации и работе на площадке допускаются лица, ознакомленные с их устройством, проектом работ на строящийся объект и после окончания монтажа и сдачи её в эксплуатацию по акту, приёмочной комиссии, назначенной руководством предприятия.
Приступая к работе, каждый рабочий должен получить от мастера инструктаж по технике безопасности непосредственно на рабочем месте.
К работам на высоте более 6м могут допускаться только рабочие, прошедшие медицинский осмотр.
При работе на высоте 1,5 м и более (если невозможно устроить ограждения) в обязательном порядке должны использоваться предохранительные пояса с карабинами.
Нагрузка на настил не должна превышать установленный в Руководстве по эксплуатации.
Не допускается размещение на подмостях оборудования и материалов, а также пребывание людей, непосредственно не участвующих в производстве работ.
Категорически запрещается поднимать площадки, используя одну ветвь стропа.
Перед снятием площадки, настил следует освободить от материалов, тары, мусора.
Линии электропередачи, расположенные ближе 5 м от площадки, необходимо (на время установки) снять, обесточить или заключить в деревянные короба, а оттяжки троллейбусных и других проводов в зоне лесов заключить в резиновые шланги.
Запрещается:
а) доступ людей в зону где производится установка площадки;
б) находиться людям под площадкой по одной вертикали во время работ по переустановке и эксплуатации площадки;
в) проведение работ на площадке во время грозы и при ветре силой более шести баллов, а также с наступлением темноты при отсутствии достаточного искусственного освещения.
Указания по монтажу и демонтажу выносных площадок:
Производитель работ, руководящий монтажом должен тщательно ознакомиться с конструкцией площадки.
Рабочие, монтирующие площадку, должны быть предварительно ознакомлены с её конструкцией и проинструктированы о порядке и приёмах монтажа.
Площадку монтируются в следующем порядке:
а) собирают площадку на ровной поверхности в следующем последовательности:
- установить раму поз. 1 на ровную поверхность;
- уложить на раму поз.1 настилы поз. 3 и поз. 4;
- установить стойки ограждения поз. 2;
- установить доски ограждения поз. 10, поз. 11 и поз.12;
- закрепить стойки ограждения поз. 2, болтами поз. 25 и гайками поз. 31;
- закрепить доски ограждения поз. 10, поз. 11 и поз.12, болтами поз. 24 и гайками поз. 30;

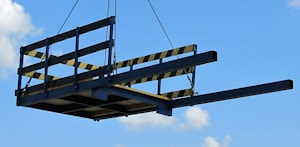

б) поднять площадку до необходимого этажа строящегося объекта и подать на этаж, до ограничительного упора, приварен снизу рамы поз. 1;

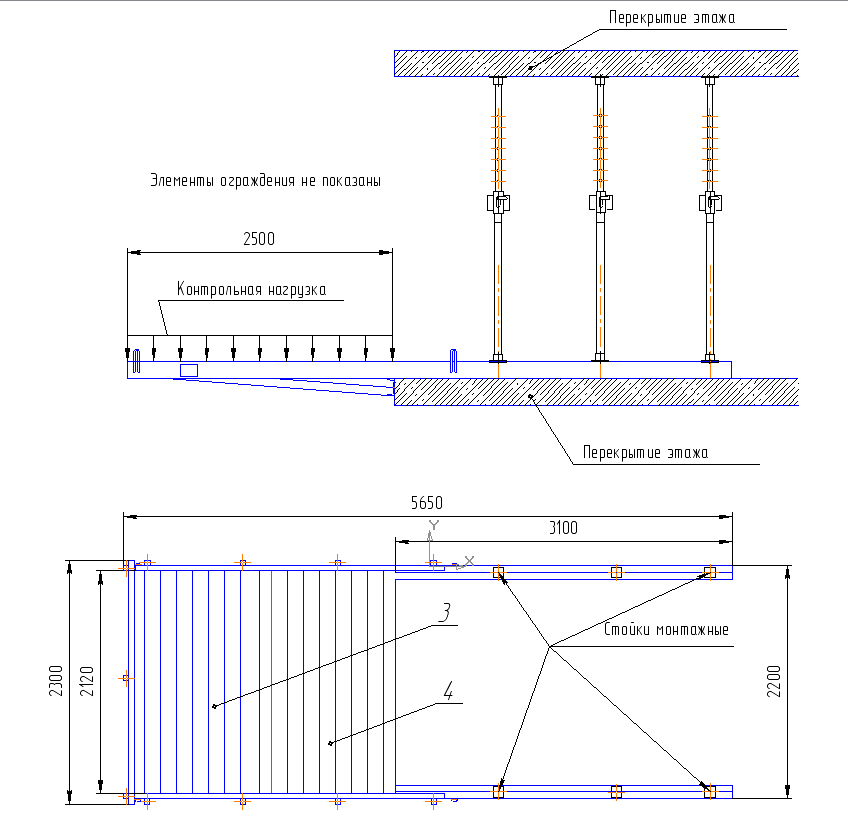

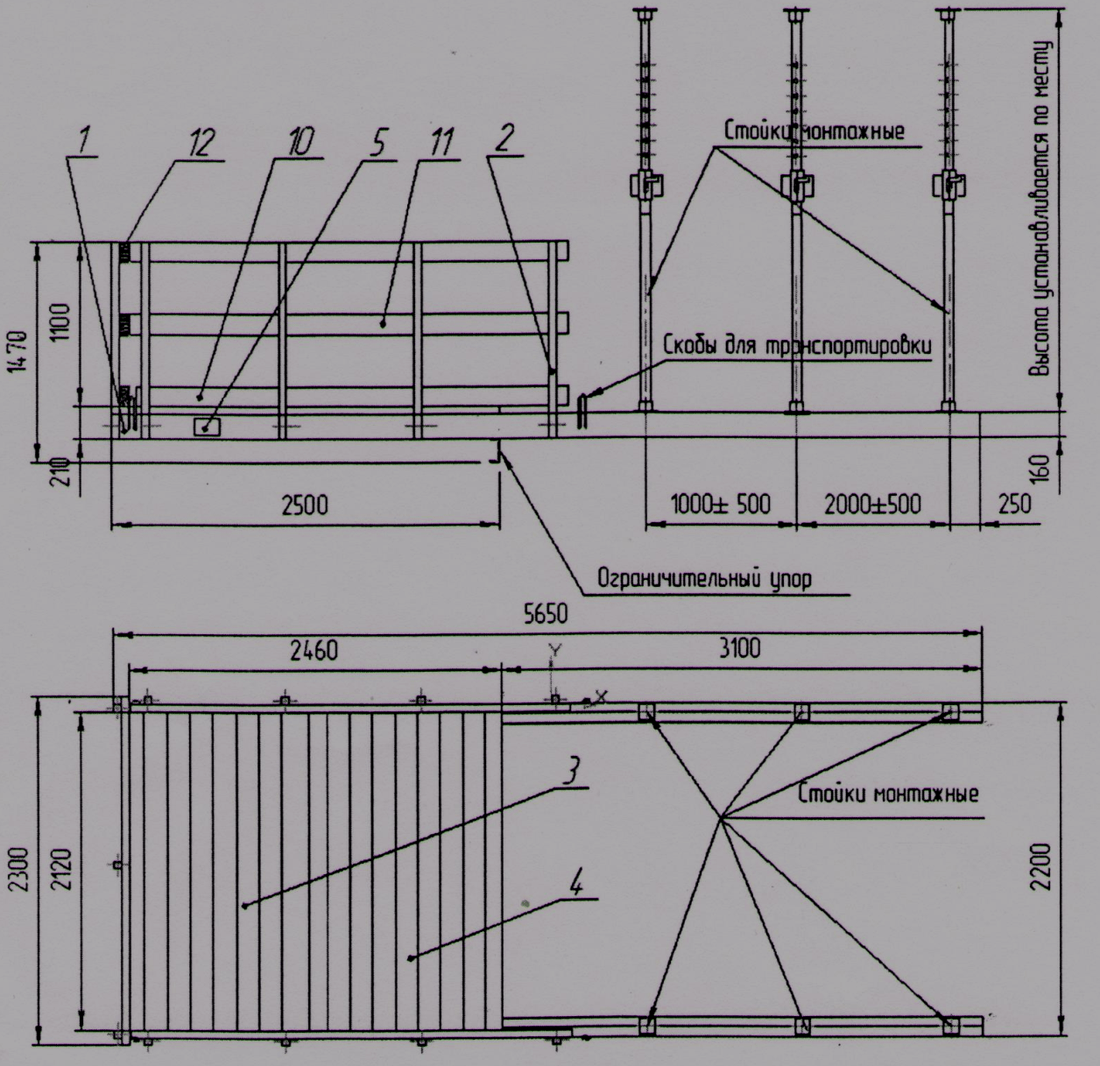

в) установить на раму - в распор - 4 (четыре) монтажные стоки (далее – стойки), место установки стоек окрашено желтой сигнальной краской. Расположение стоек указано на чертеже приложение А.
Стойки в комплект площадки
не входят, для крепления площадки применяются стойки для монолитного перекрытия любой марки, грузоподъёмность стоек не менее 2 тонн, размеры по высоте от 2 - 3,5 м.
Демонтаж площадки производится в порядке обратном монтажу.
Указания по эксплуатации выносных площадок:
Площадку следует эксплуатировать в соответствии с требованиями настоящего «Руководства по эксплуатации» и СНиП III-4-80, только после полного окончания её монтажа, но не ранее сдачи их по акту лицу назначенному для приёмки.
При приёмке установленной площадки в эксплуатацию проверяется:
а) соответствие собранной площадки эксплуатационной документации;
б) наличие и надёжность ограждений.
В процессе эксплуатации состояние площадки должно ежедневно проверяться производителем работ или мастером, ответственными за выполнение работ.
Настилы следует систематически очищать от мусора, остатков материалов, а зимой от снега, наледи и посыпать песком.
Нормативная поверхностная нагрузка на настилы площадки в процессе её эксплуатации не должны превышать пределов указанных в настоящем руководстве по эксплуатации.
Техническое обслуживание и периодический осмотр выносных площадок:
Техническое обслуживание и периодический осмотр производят с целью обеспечения работоспособности площадки, в соответствии с перечнем работ указанных в таблице 1. Техническое освидетельствование площадки проводят
один раз в два года в рамках приёмочных испытаний, а также после каждого ремонта.
Результаты приёмки площадки в эксплуатацию
, периодических осмотров и технических освидетельствований должны быть отражены в журнале учёта.
Таблица 1
| Содержание работ | Технические требования | Инструмент и материалы, необходимые для выполнения работ | Периодичность |
| Визуальный технический осмотр, Очистка элементов от грязи | Отсутствие остаточных деформаций элементов | Металлическая линейка по ГОСТ 427, рулетка по ГОСТ 7502. | После каждого применения |
| Восстановление лакокрасочных покрытий | Антикоррозийная стойкость. Товарный вид | Кисти, краски | Периодический осмотр, два раза в год |
| Инструментальная проверка геометрических размеров и выбраковка элементов | Отсутствие остаточных деформаций элементов. | Металлическая линейка по
ГОСТ 427, рулетка по
ГОСТ 7502. | Периодический осмотр, два раза в год |
Текущий ремонт площадки производится эксплуатирующей организацией .
После восстановления вышедших из строя деталей, эксплуатирующая организация должна провести испытания на прочность и устойчивость.
