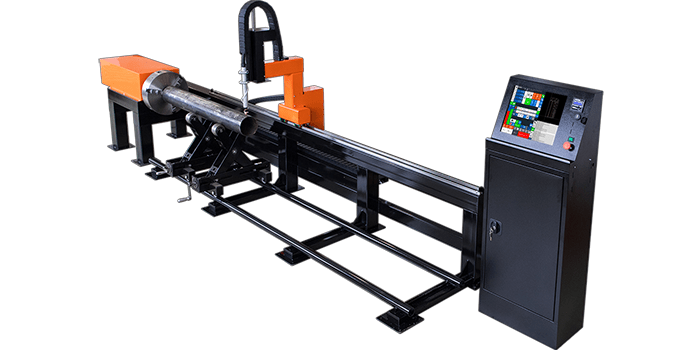

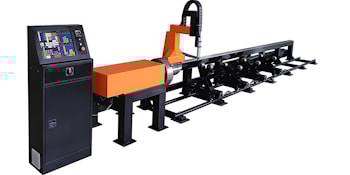

Труборез с ЧПУ ТР3000


Описание

  • Установка плазменной резки трубы САЭМ ПЛАЗМА предназначена для автоматизированного качественного фигурного раскроя заготовок из круглой трубы методом плазменной или газо-кислородной резки.
  • Одна балка несет высокоточные продольные направляющие фирмы Hiwin и рейку продольного движения Apex.
  • Одна усиленная Механизированная опора для продольного движения несет консоль. На ней установлен механизм вертикального движения режущего инструмента: плазменного или газо-кислородного резака.
  • Поворотная ось, состоящая из токарного 3-х кулачкового патрона, 2-х шариковых радиальных подшипниковых узлов, редуктора Apex и шагового двигателя Fulling Motor является цельносварной конструкцией с продольной балкой.
  • Регулируемые по высоте поддерживающие трубу Роликовые опоры при необходимости перемещаются по совмещенному с продольной балкой рельсовому пути.
  • Привод продольного перемещения оснащен Системой динамической стабилизации движения, которая гарантирует плавность хода и геометрическую точность обрабатываемых контуров, а так же полностью компенсирует износ шестерни, исключая люфт приводов.
  • В базовой комплектации станок оснащен качественными и надежными серво-шаговыми двигателями Leadshine с обратной связью, которые отлично выполняют свои задачи.
  • Для увеличения точности, плавности и скорости хода возможно оснащение сервоприводом Kinco с планетарными безлюфтовыми редукторами Apex по оси Y.
  • Универсальная и многофункциональная система ЧПУ c сенсорным управлением САЭМ PLAZMA 2021 для работы со станками термической резки листа, круглой и профильной трубы позволит максимально комфортно и точно управлять всеми режимами и процессами станка плазменной резки.
  • Автоматический контроль высоты (THC) по напряжению дуги с отображением всех параметров на экране ЧПУ – для плазменной резки, емкостной – для газо-кислородной
  • Режим маркировки для автоматического нанесения разметки на детали
  • Ускоренный поиск заготовки для увеличения производительности раскроя
  • Технология "Прожиг в движении" для прожига максимальных толщин
  • Технология «SmartCUT» - отдельная регулировка скорости реза отверстий для достижения максимального качества
  • Cистема ЧПУ обладает широким функционалом, в том числе разворот системы координат, сохранение положения листа даже после выключения, наличие заранее предустановленных режимов реза для всех толщин и типов металла для источников Hypertherm, возможность сохранения до 13 пользовательских режимов реза, возможность обработки внутренних контуров и отверстий на отличной от основной скорости реза, поддержка двухуровневой пробивки (зажигание и пробивка происходят на разной высоте), поддержка 4-х осевой обработки проф трубы (для комбинированных станков), возобновление реза с любой точки контура.
  • Беспроводной пульт ДУ с множеством дублированных функций позволит оператору выполнять подготовительные и текущие операции находясь на расстоянии до 10м от стойки ЧПУ.
  • Пружинная фиксация инструмента защитит резак от поломки в случае столкновения с препятствием, а так же самостоятельно восстановит положение резака относительно станка после ухода от препятствия.
  • Применяется в различных сферах промышленности: строительство, производство вентиляционных изделий, рекламной продукции, деталей для машиностроения, авиа и судостроения и т.д. Установка плазменной резки САЭМ ПЛАЗМА может комплектоваться источниками плазмы Hypertherm Powermax и MAXPRO200 (обработка до 40мм), а так же оборудованием для газо-кислородной резки (обработка 3-380мм).
  • Качество реза, точность геометрии деталей и повторяемость станка позволяют выпускать готовую качественную продукцию. Машина оснащена всеми необходимыми системами защиты и отказоустойчивости, которые обеспечивают надежный и стабильный процесс ее работы. Быстро осваиваемая система управления, дружественный русскоязычный интерфейс, сенсорное управление, беспроводной пульт ДУ и многое другое позволят оператору в полной мере контролировать процесс.

Характеристики

Параметры Ед. изм Значение
Параметры конструкции:
[1] Тип конструкции станкаСварная, консольная
[1] Материал станины / портальной балкиСталь
[1] Динамическая стабилизация приводовПружинная
[1] Возможные методы резкиПлазменный, газовый
[1] Габаритные размеры ДхШхВмм4520 х 1000 х 1570
[1] Вескг600
Параметры портальной системы:
[2] Ход вертикальной оси Zмм180
[2] Диаметр патрона (ось A)мм250
[2] D обработки круглой трубымм400
[2] Максимальный D обработки круглой трубы (опционально)мм820
[2] Точность позиционированиямм0,02
[2] Погрешность позиционирования на 1000 мммм0,1
[2] Скорость движения по осяммм/мин20 000
[2] Потребляемая мощностькВт2
[2] Напряжение сетиВ220
[2] Предел перемещения по оси Y3100
Параметры зубчатой передачи:
[3] Тип зубчатой рейкиПрямозубая
[3] Класс точности рейки и шестерни8 класс
[3] Модуль1
[3] ПроизводительApex (Тайвань)
Параметры направляющих:
[4] Тип направляющихВысокоточные профильные
[4] Размер направляющих по осям X / Yмм20
[4] Максимальный ресурс подшипникакм10 000
[4] ПроизводительHiwin (Тайвань)
Параметры привода по оси X,Y:
[5] Тип приводаСерво-шаговый
[5] Размер фланца двигателямм86
[5] Напряжение питания по осям X / YВ48
[5] Рабочий токА6
[5] Номинальный крутящий моменткг.см80
[5] Производитель двигателяLeadshine (Китай)
Параметры привода по оси Z:
[7] Тип приводаШаговый двигатель
[7] Размер фланца двигателямм86
[7] Напряжение питанияВ48
[7] Рабочий токА4,2
[7] Номинальный крутящий моменткг.см87
[7] Производитель двигателяFulling motor (Китай)
Параметры привода по оси A:
[8] Тип приводаШаговый двигатель
[8] Размер фланца двигателямм110
[8] Напряжение питанияВ220
[8] Рабочий токА5,5
[8] Номинальный крутящий моменткг.см112
[8] Производитель двигателяFulling Motor (Китай)
[8] Передаточное число редуктора1 : 10
[8] Производитель редуктораApex (Тайвань)
Параметры управления:
[9] Система ЧПУСАЭМ PLAZMA 2020
[9] Тип управленияСенсорный, клавиатура, мышь
[9] Тип ввода данныхUSB
[9] Система контроля высоты резакаПо напряжению дуги
[9] Дистанционное управлениеБеспроводной Пульт ДУ
[9] Поддерживаемое программное обеспечениеSheetCAM, ProNest, Техтран
Специальный курсДа

Комплектация

  1. Консольная установка ТР3000 с продольным перемещением 3100мм (сварная конструкция);
  2. Стойка ЧПУ с сенсорным экраном 17'';
  3. Промышленная платформа LENOVO с 2-х ядерным процессором;
  4. Система управления САЭМ PLAZMA 2021
  5. Программное обеспечение SheetCAM;
  6. Поддержка и совместимость с ПО для раскроя ProNest;
  7. Система автоконтроля высоты плазменной резки THC;
  8. Беспроводной пульт дистанционного управления;
  9. Пружинная фиксация инструмента;
  10. Моторизированный суппорт вертикальной оси;
  11. Шаговые двигатели по всем осям;
  12. Система динамической стабилизации движения;
  13. Совмещенный узел поворотной оси;
  14. Роликовые опоры с регулировкой по высоте для обработки трубы до 620мм(2шт);
  15. Совмещенный рельсовый путь для роликовых опор;
  16. Техническая документация, инструкции, обучающее видео
  17. Плазменная разметка и маркировка
  18. Технология "Прожиг в движении" для максимального увеличения толщины прожига
