Автомат правильно-отрезной ПРА 499Н используется для правки и резки арматурной стали диаметром 16 мм. Автомат модели ПРА-499Н предназначен для разматывания, правки и мерной резки горячекатаной круглой стали гладкого и периодического профиля кл. А-I; А-II; Ас-II и А-III по ГОСТ 5781-82. Допускается правка стального горячекатаного круглого проката по ГОСТ2590-88 с временным сопротивлением до 600МПа (60 кгс/кв.мм).
Автомат правильно-отрезной ПРА-499Н может найти применение в цехах предприятий металлоконструкций, железобетонных конструкций, машиностроительных предприятий, механических мастерских, ремонтных и других заводах. При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Правильно-отрезной автомат представляет собой правильно-отрезной станок с вращающейся правильной рамкой, роликовой подачей и рычажным резом. Привод подачи и реза на ПРА-499Н осуществляется от двухскоростного электродвигателя через клиноременную передачу.
Правка материала осуществляется в направляющих втулках и в правильной рамке во всех плоскостях путем его многократного поперечного пластического изгиба волоками-заготовками, закрепленными в сухарях, которые установлены в гнездах быстровращающейся правильной рамки. Для регулировки зазора между нижними и верхними подающими роликами в зависимости от размера сечения материала оси роликов выполнены эксцентриковыми. Привод правильной рамки осуществляется от электродвигателя через клиноременную передачу.
Отрезка прутков на правильно-отрезном автомате осуществляется с помощью отрезной втулки, закрепленной в корпусе заднего механизма подачи и открытого ножа, закрепленного на двуплечем рычаге, свободно качающемся в оси.
Отмер длины отрезаемых прутков, производится посредством механизма отмеривающего, который устанавливается на приемном устройстве. Отрезанные прутки из канала приемного устройства сбрасываются вниз.

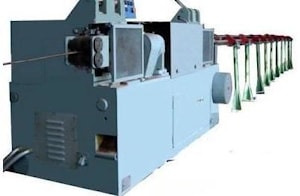

Технические характеристики правильно-отрезного автомата ПРА 499Н (производство Россия):
| Класс точности | Н по ГОСТ 8-82 |
| Диаметр обрабатываемых стержней, мм: |
| гладкого профиля | 5…16 |
| периодического профиля | 6…12 |
| Скорость подачи, м/мин | 30, 60 |
| Скорость вращения правильной рамки, мин -1 | 1000 |
| Длина отрезаемых стержней, мм | 500…9000* |
| Допускаемое отклонение длины отрезаемых стержней, мм |
| при длине свыше 500мм до 1 м . | ±5 |
| при длине свыше 1 м до 6 м | ±9 |
| при длине свыше 6 м | ±12 |
| Допускаемая кривизна стержня 1 п.м., мм | 6 |
| Число пар подающих роликов | 2 |
| Расстояние между осями верхнего и нижнего подающих роликов, мм | 160 |
| Количество правильных втулок в правильной рамке | 5 |
| Габаритные размеры, мм |
а) станка:
длина х ширина х высота |
2830х1400х2000 |
б) автомата:
длина х ширина х высота |
17000х2150х2000
|
| Масса, кг: |
| станка | 3150±2% |
| ограждение проволоки** | 30±2 |
| автомата | 4100±2% |
| Род тока питающей сети | Переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение силовой цепи, В | 380 |
| Напряжение цепи управления, В | 110 |
| Напряжение цепи освещения, В | 24 |
| Количество электродвигателей, шт. | 2 |
| Электродвигатель привода подачи и реза: |
| тип | АИР160S8Y3 |
| мощность, кВт | 7.5 |
| Электродвигатель привода правильной рамки: |
| тип | АИР132М4У3 |
| мощность, кВт | 11 |
| Наибольшая суммарная мощность всех электродвигателей, кВт | 18.5
|
* Для правки и резки на правильно-отрезном автомате стержней длиной более 9 метров необходимо приобрести дополнительные секции приемного устройства.
** Ограждение проволки для правильно-отрезного автомата поставляется за дополнительную плату.
