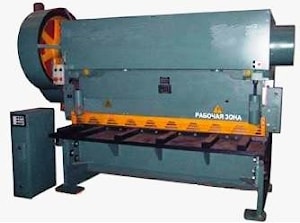

Гильотинные ножницы Н3421


Гильотинные ножницы Н3421  Прежде всего следует отметить, что гильотинные ножницы – это станки, предназначенный для резки металлических листовых заготовок. Резка листа представляет собой рассекание металла по линии смыкания подвижного верхнего ножа и неподвижного нижнего.

Гильотинные ножницы Н3421 предназначены для резки листового материала. На гильотинных ножницах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам.

Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора. Привод ножниц гильотинных осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, конструкция закрытого цилиндрического редуктора обеспечивает значительное уменьшение шумовых характеристик ножниц.

Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.

Технические характеристики гильотинных ножниц Н3421:

Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) мм, толщина12
Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа (50кгс) мм, ширина2000
Частота ходов ножа, мин. не менее40
Частота используемых ходов ножа, мин.9
Угол наклона подвижного ножа, град. не более2,10
Наибольшая длина листов отрезаемых по заднему упору, мм500
Усилие прижима, кн не менее73
Габаритные размеры в плане, мм слева - направо2970
Габаритные размеры в плане, мм спереди - назад2230
Высота над уровнем пола2140
Предельное отклонение на длине 1000 мм0,25
Масса, кг, не более7200
Режим работыодиночный или непрерывные хода
Управлениекнопочное или педальное


производитель
Долина
