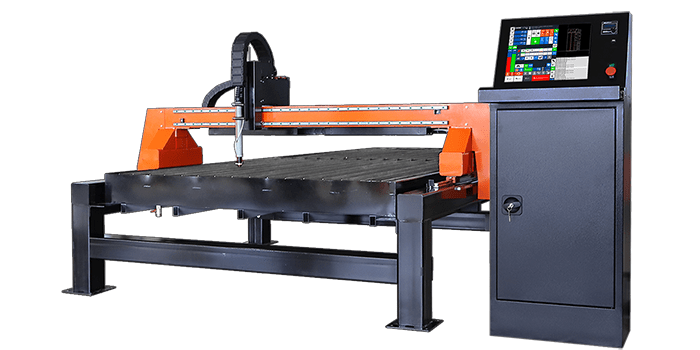

СП153М
1600x3100, водоналивной стол


Описание

  • Установка плазменной резки САЭМ ПЛАЗМА СП153М предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки.
  • Портальная установка и стол для раскроя являются отдельными независимыми конструкциями, что гораздо безопаснее, надежнее и удобнее в процессе эксплуатации или же совмещенными (по желанию заказчика)
  • Водо-наливной стол частично выполняет роль дымо-удаления, а так же дополнительного охлаждения при резке тонко-листового металла.
  • Две балки с одинаковой функцией несут высокоточные продольные направляющие фирмы Hiwin и рейки продольного движения Apex.
  • Две усиленные Механизированные опоры для продольного движения несут поперечную балку. На ней расположены направляющие Hiwin и рейка поперечного движения Apex.
  • Механизированный суппорт поперечного движения несет механизм вертикального движения режущего инструмента: плазменного или газо-кислородного резака.
  • Двухсторонний привод поперечной балки: повышает точность позиционирования и увеличивает качество резки металла, для плазменной и газовой резки
  • Все привода оснащены Системой динамической стабилизации движения, которая гарантирует плавность хода и геометрическую точность обрабатываемых контуров, а так же полностью компенсирует износ шестерни, исключая люфт приводов.
  • В базовой комплектации станок оснащен качественными и надежными серво-шаговыми двигателями Leadshine с обратной связью, которые отлично выполняют свои задачи.
  • Для увеличения точности, плавности и скорости хода возможно оснащение сервоприводами Kinco с планетарными безлюфтовыми редукторами Apex по осям X и Y.
  • Универсальная и многофункциональная система ЧПУ c сенсорным управлением САЭМ PLAZMA 2021 для работы со станками термической резки листа, круглой и профильной трубы позволит максимально комфортно и точно управлять всеми режимами и процессами станка плазменной резки.
  • Автоматический контроль высоты (THC) по напряжению дуги с отображением всех параметров на экране ЧПУ – для плазменной резки, емкостной – для газо-кислородной
  • Режим маркировки для автоматического нанесения разметки на детали
  • Ускоренный поиск заготовки для увеличения производительности раскроя
  • Технология "Прожиг в движении" для прожига максимальных толщин
  • Технология «SmartCUT» - отдельная регулировка скорости реза отверстий для достижения максимального качества
  • Cистема ЧПУ обладает широким функционалом, в том числе разворот системы координат, сохранение положения листа даже после выключения, наличие заранее предустановленных режимов реза для всех толщин и типов металла для источников Hypertherm, возможность сохранения до 13 пользовательских режимов реза, возможность обработки внутренних контуров и отверстий на отличной от основной скорости реза, поддержка двухуровневой пробивки (зажигание и пробивка происходят на разной высоте), поддержка 4-х осевой обработки проф трубы (для комбинированных станков), возобновление реза с любой точки контура.
  • Беспроводной пульт ДУ с множеством дублированных функций позволит оператору выполнять подготовительные и текущие операции находясь на расстоянии до 10м от стойки ЧПУ.
  • Пружинная фиксация инструмента защитит резак от поломки в случае столкновения с препятствием, а так же самостоятельно восстановит положение резака относительно станка после ухода от препятствия.
  • Применяется в различных сферах промышленности: строительство, производство вентиляционных изделий, рекламной продукции, деталей для машиностроения, авиа и судостроения и т.д. Установка плазменной резки САЭМ ПЛАЗМА может комплектоваться источниками плазмы Hypertherm Powermax и MAXPRO200 (обработка до 40мм), а так же оборудованием для газо-кислородной резки (обработка 3-380мм).
  • Качество реза, точность геометрии деталей и повторяемость станка позволяют выпускать готовую качественную продукцию. Машина оснащена всеми необходимыми системами защиты и отказоустойчивости, которые обеспечивают надежный и стабильный процесс ее работы. Быстро осваиваемая система управления, дружественный русскоязычный интерфейс, сенсорное управление, беспроводной пульт ДУ и многое другое позволят оператору в полной мере контролировать процесс.

Характеристики

Параметры Ед. изм Значение
Параметры конструкции:
[1] Тип конструкции станкаРазборная или сварная, совмещенная или раздельная
[1] Стол для размещения заготовкиВодоналивной
[1] Материал станины / портальной балкиСталь / Д16Т
[1] Кол-во суппортов1
[1] Привод портальной балки – ось YДвухсторонний
[1] Динамическая стабилизация приводовПружинная
[1] Возможные методы резкиПлазменный
[1] Габаритные размеры ДхШхВмм3945 х 2215 х 1420
[1] Вескг1000
Параметры портальной системы:
[2] Предел перемещения по осям X/Yмм1600 х 3100
[2] Ход вертикальной оси Zмм180
[2] Точность позиционированиямм0,02
[2] Погрешность позиционирования на 1000 мммм0,1
[2] Скорость движения по осяммм/миндо 30
[2] Потребляемая мощностькВт2
[2] Напряжение сетиВ220
Параметры зубчатой передачи:
[3] Тип зубчатой рейкиПрямозубая
[3] Класс точности рейки и шестерни8 класс
[3] Модуль1
[3] ПроизводительApex (Тайвань)
Параметры направляющих:
[4] Тип направляющихВысокоточные профильные
[4] Размер направляющих по осям X / Yмм20 / 25
[4] Максимальный ресурс подшипникакм10 000
[4] ПроизводительHiwin (Тайвань)
Параметры привода по оси X,Y:
[5] Тип приводаСерво-шаговый
[5] Размер фланца двигателямм86
[5] Напряжение питания по осям X / YВ48
[5] Рабочий токА6
[5] Номинальный крутящий моменткг.см80
[5] Производитель двигателяLeadshine (Китай)
Параметры привода по оси Z:
[7] Тип приводаШаговый двигатель
[7] Размер фланца двигателямм86
[7] Напряжение питанияВ48
[7] Рабочий токА4,2
[7] Номинальный крутящий моменткг.см87
[7] Производитель двигателяFulling motor (Китай)
Параметры управления:
[9] Система ЧПУСАЭМ PLAZMA 2021
[9] Тип управленияСенсорный, клавиатура, мышь
[9] Тип ввода данныхUSB
[9] Система контроля высоты резакаПо напряжению дуги
[9] Дистанционное управлениеБеспроводной Пульт ДУ
[9] Поддерживаемое программное обеспечениеSheetCAM, ProNest, Техтран
Специальный курсДа

Комплектация

  1. Портальная установка СП153 с рабочим полем 1600х3100мм (разборная или сварная конструкция).
  2. Водоналивной стол (совмещенный или отделенный от портала)
  3. Стойка ЧПУ с сенсорным экраном 17''.
  4. Промышленная платформа LENOVO с 2-х ядерным процессором
  5. Система управления САЭМ PLAZMA 2021
  6. Программное обеспечение SheetCAM
  7. Поддержка и совместимость с ПО для раскроя ProNest
  8. Система автоконтроля высоты плазменной резки THC
  9. Беспроводной пульт дистанционного управления
  10. Пружинная фиксация инструмента
  11. Моторизированный суппорт вертикальной оси.
  12. Двухсторонний привод портала
  13. Шаговые двигатели по всем осям
  14. Система динамической стабилизации движения
  15. Техническая документация, инструкции, обучающее видео
  16. Регулируемые опоры (опционально)
  17. Технология "Прожиг в движении" для максимального увеличения толщины прожига
  18. Плазменная разметка и маркировка




Если вы хотите купить сП153М , вы можете:
Позвонить:
+375 (17) 365-14-66
+375 (17) 352-35-61
+375 (29) 118-06-80
Отправить запрос прямо сейчас
Поделиться

Ещё из раздела Станки плазменной резки с ЧПУ САЭМ PLAZMA

СП153
1600x3100 (без стола)
    Установка плазменной резки САЭМ ПЛАЗМА СП153 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Две балки с одинаковой функцией несут ...
    подробнее
    СП23
    2100x3100 (без стола)
      Описание Установка плазменной резки САЭМ ПЛАЗМА СП23 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Две балки с одинаковой функцией ...
      подробнее

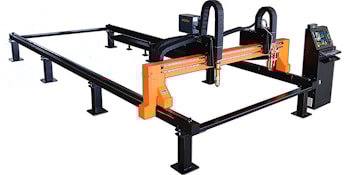

      СП157
      1600x6200 (без стола)
        Описание Установка плазменной резки САЭМ ПЛАЗМА СП157 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Две балки с одинаковой функцией ...
        подробнее
        СП27
        2100x6200 (без стола)
          Описание Установка плазменной резки САЭМ ПЛАЗМА СП27 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Две балки с одинаковой функцией ...
          подробнее

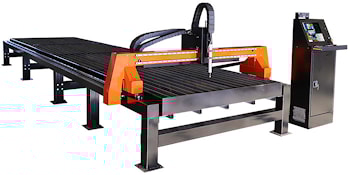

          СП157М
          1600x6200, водоналивной стол
            Описание Установка плазменной резки САЭМ ПЛАЗМА СП157М предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Портальная установка и стол для ...
            подробнее

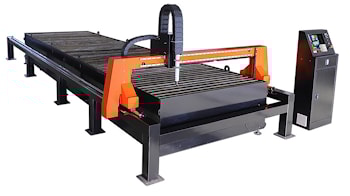

            СП153С
            1600x3100, секционный стол (5 секций)
              Описание Установка плазменной резки САЭМ ПЛАЗМА СП153 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Портальная установка и стол для ...
              подробнее
              СП23С
              2100x3100, секционный стол (5 секций)
                Описание Установка плазменной резки САЭМ ПЛАЗМА СП153 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Портальная установка и стол для ...
                подробнее

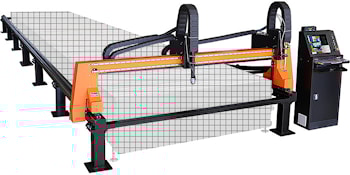

                СП212
                2100x12200, (без стола)
                  Описание Установка плазменной резки САЭМ ПЛАЗМА СП212 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Портальная установка и стол для ...
                  подробнее
                  Проект дома из бруса №10 (6х7 м)
                    Описание Установка плазменной резки САЭМ ПЛАЗМА СП157 предназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки. Портальная установка и стол для ...
                    подробнее

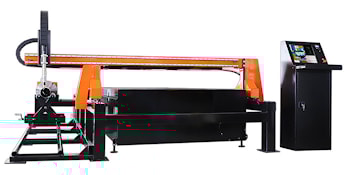

                    СП153ТР
                    1600x3100 комбо (без стола)
                      Описание Комбинированная установка плазменной резки САЭМ ПЛАЗМА предназначена для автоматизированного качественного фигурного раскроя листового проката, обработки круглой и профильной трубы методом плазменной или газо-кислородной резки. Портальная ...
                      подробнее

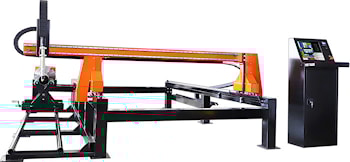

                      СП153ТРС
                      1600x3100 комбо, секционный стол (5 секций)
                        Описание Комбинированная установка плазменной резки САЭМ ПЛАЗМА предназначена для автоматизированного качественного фигурного раскроя листового проката, обработки круглой и профильной трубы методом плазменной или газо-кислородной резки. Портальная ...
                        подробнее

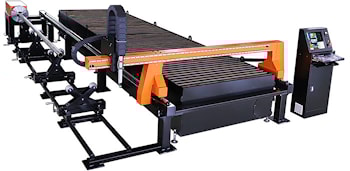

                        СП157ТРС
